¶ 产品概述
香蕉派 BPI-SM9 16-ENC-A3 深度学习计算模组搭载算能科技高集成度BM1688 8 核 ARM CA53 1.6GHz 处理器，8GB LPDDR4，32GB eMMC。功耗低、算力强、接口丰富、兼容性好。支持INT4/INT8/FP16/BF16/FP32混合精度计算，可支持 16 路高清视频实时分析，灵活应对图像、语音、自然语言等场景，可集成于智算服务器、边缘智算盒、工控机、无人机、AIOT等多种类型产品。
¶ 算能处理器BM1688
算能处理器BM1688，是面向深度学习推理、计算机视觉等高集成深度学习视觉处理器。支持16 TOPS INT8，支持混合精度计算。可集成于微服务器、智算模组 、工控机、专业网络摄像机、AIOT等多种类型产品。高效适配市场上所有深度学习算法，实现图片分类、目标检测、实例分割、语义分割、行为分析、文字识别、自然语言处理、语音识别、语音合成、搜索推荐等应用，为各个行业进行智算赋能；并集成图像处理硬件 : 支持 HDR 宽动态、3D 降噪、3A、去雾等多种图像增强，为客户提供专业级的视频图像质量。
工具链支持 ONNX / Caffe / TFLite框架的模型格式；支持TensorFlow / Pytorch / Paddle / TensorRTBM1684/BM1684X兼容
¶ 关键特性
-
高能效比，兼具灵活性
-
16路高清视频智能分析
-
支持INT4/INT8/FP16/BF16/FP32混合精度计算
-
-
超强多媒体能力
-
支持16 路高清硬解、10路高清硬编
-
支持多路VI输入、音频输入，支持ISP
-
支持双目深度、图像拼接、鱼眼展开等硬加速
-
-
丰富外设，宽温低功耗，部署更灵活
-
支持SATA/USB/GbE/HDMI/CAN/SDIO等
-
功耗更低，宽温设计，适应性更强
-
-
兼容NV Orin Nano/NX系列模组，性价比领先
-
Pin To Pin兼容，Pinlist/Pinmux更丰富
-
4GB/8GB/16GB LPDDR4配置可选
-
¶ 快速入门
¶ 硬件
¶ 计算模组硬件接口
¶ BPI-SM9 产品图集
¶ 计算模组硬件规格
| Banana Pi BPI-SM9 16-ENC-A3计算模组硬件规格 | |
|---|---|
产品型号 |
SM9 16-ENC-A3 |
处理器 |
8 核 ARM CA53 1.6GHz |
算力 |
16路高清视频智能分析 |
内存 |
8GB LPDDR4x 64bits 4266Mbps |
存储 |
32GB eMMC 5.1 |
视频解码 |
H.264&H.265: 16x 1080P@30fps，支持 8192 * 8192 / 8K / 4K / 1080P / 720P / D1 / CIF |
视频编码 |
H.264&H.265: 10x 1080P@30fps，支持 8K / 4K / 1080P / 720P / D1 / CIF |
图片编解码 |
JPEG：1080P@480fps，最大支持 32768 * 32768 |
音视频输入 |
6x VI |
2x I2S 2x 双声道输入和输出(可选) |
|
ISP |
2x8Mp30, 2f-HDR, 3DNR / LDC / 3A / Dehaze |
CV |
IVE/VPSS + DPU(双目深度) + Stitch(图像拼接) + Dewarp(鱼眼展开) |
PCIE |
PCIe Gen3 1 x2 + 1 x2 RC&EP |
USB |
2x USB3.0, 2x USB2.0 |
网络 |
2x GbE |
显示接口 |
1x HDMI 2.0 |
其他接口 |
2x SATA3.0, 1x CAN, 1x SD/SDIO, 4x UART, 4x I2C, 6x PWM, 2x SPI, ADC, GPIOs |
电源 |
DC 5V |
工作温度 |
-20℃ ~ +70℃ |
连接器 |
260-pin SO-DIMM |
尺寸 |
69.6mm x 45mm x 6mm |
¶ 核心板算力指标
| Banana Pi BPI-SM9 算力指标 | |
|---|---|
操作系统 |
Ubuntu20.04 或 Linux 系统 V4.19 以上 |
处理器 |
BM1688：8 核 ARM A53，1.6GHz 主频 |
数据处理能力 |
支持 FP32/FP16/INT8，可同时进行 16 路高清视频解码与智能分析 |
内存 |
BM1688：8GB，CV186AH：4GB |
LPDDR4，位宽 64bits |
|
数据速率 4266Mbps |
|
存储 |
eMMC 32GB |
视频解码和编码 |
解码：H.264 & H.265: 16 路 1080P @30fps，最大分辨率8192 * 8192 |
编码：H.264 & H.265: 12 路 1080P @30fps，最大分辨率8K |
|
图片编解码 |
JPEG：1080P@480fps，最大分辨率 32768*32768 |
¶ 接口定义并与JETSON ORIN NANO比较
| Banana Pi BPI-SM9 接口定义 | |
|---|---|
JETSON ORIN NANO |
SM9 |
GBE0 |
GBE0 |
GBE1 |
|
RSVD |
|
DP |
|
HDMI |
|
CSI0-1C2D |
CSI0-1C2D |
CSI1-1C2D |
CSI1-1C2D |
CSI2-1C2D |
CSI2-1C2D |
CSI3-1C2D |
CSI3-1C2D |
CSI4-1C2D |
|
CSI5-1C2D |
|
SDMMC |
|
PCIe0-2lane |
|
PCIe0-4lane |
|
PCIe1-2lane |
PCIe1-2lane（2*SATA） |
PCIe2-2lane |
|
USB0-3.0（2.0） |
USB0-3.0（2.0） |
USB1-3.0（2.0） |
USB1-3.0（2.0） |
USB2-3.0（2.0） |
|
UART0 |
UART4 |
UART1 |
UART1 |
UART2 |
UART2 |
SPI0 |
SPI0 |
SPI1 |
SPI1 |
I2C0 |
I2C0 |
I2C1 |
I2C1 |
I2C2 |
I2C2 |
CAM_I2C |
CAM_I2C |
I2S0 |
I2S0 |
I2S1 |
I2S1 |
I2S2（UART0） |
|
CAN |
CAN |
CAM0_MCLK |
CAM0_MCLK |
CAM1_MCLK |
CAM1_MCLK |
CAM2_MCLK |
|
CAM3_MCLK |
|
GPIO*14 |
GPIO*14 |

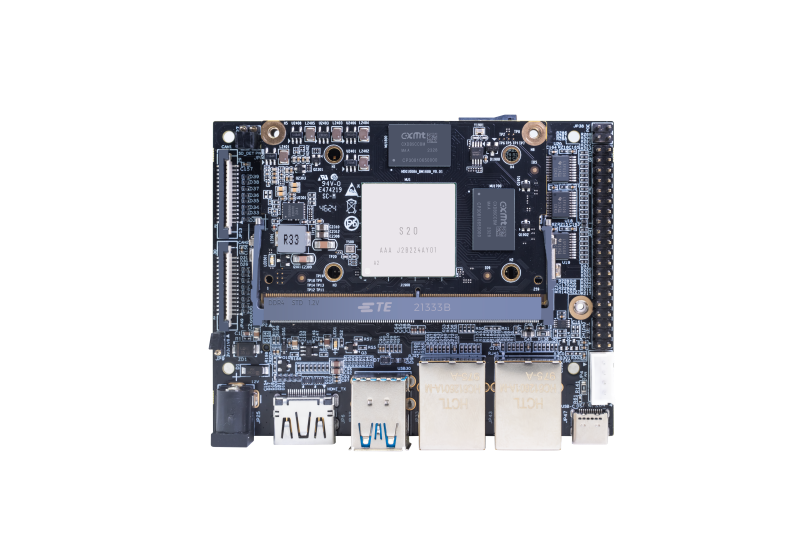

¶ BPI-SM9开发者套件
¶ 开发
¶ 软件源代码
-
sophon-demo： https://github.com/sophgo/sophon-demo/tree/release
-
sophon-stream： https://github.com/sophgo/sophon-stream
¶ 资料
-
算能处理器BM1688规格书： https://www.sophgo.com/sophon-u/product/introduce/bm1688.html
