¶ BPI-M8 简介
BPI-M8 基于高性能八核 AI 平台芯片 A733，集成双核 Arm® Cortex®-A76 与六核 Arm Cortex-A55。它支持 Imagination PowerVR BXM-4-64 MC1 GPU、3 TOPS NPU，以及 LPDDR4、LPDDR4x、LPDDR5 DRAM 和 UFS/eMMC 存储。
BPI-M8 提供丰富的外设接口，包括 USB、DP、UFS、HDMI、MIPI CSI、MIPI DSI、FAN、RTC 和 1 个支持 PoE 的千兆以太网口。它支持从 SD 卡启动，并板载 KEIIOT K038 Wi-Fi/蓝牙芯片；同时配备 4GB LPDDR5 RAM、32GB eMMC 存储和两个 12x12mm 单天线模块。
¶ 主要特性
-
双核 Arm Cortex-A76 + 六核 Arm Cortex-A55，最高 2.0 GHz
-
Imagination PowerVR BXM-4-64 MC1
-
4GB LPDDR5 RAM
-
32GB eMMC 闪存
-
支持 MIPI DSI 显示接口
-
支持 MIPI CSI 摄像头接口
-
支持 PCIe/DP 接口
-
支持 UFS 模块
-
HDMI 输出
-
40 针 GPIO
-
POE
¶ 快速入门
¶ 硬件

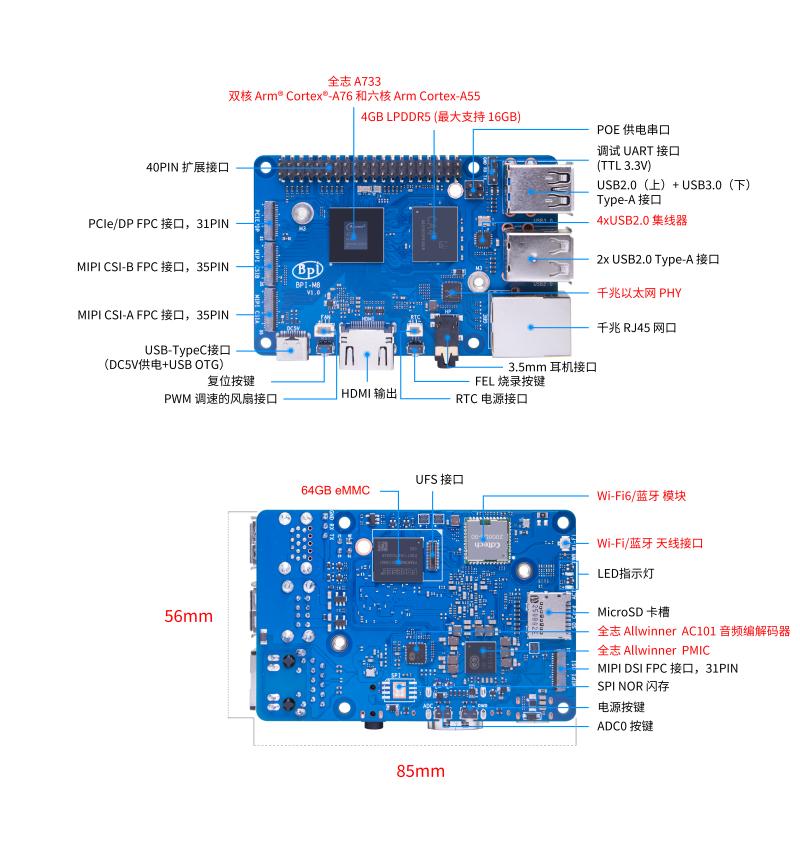

¶ 硬件接口
¶ 硬件规格
| Banana Pi M8 硬件规格 | |
|---|---|
CPU |
全志科技A733 双核 Arm Cortex-A76 + 六核 Arm Cortex-A55，最高 2.0 GHz |
GPU |
Imagination PowerVR BXM-4-64 MC1 |
内存 |
4GB LPDDR5 RAM |
存储 |
MicroSD 卡槽、32GB eMMC 存储（支持 UFS 模块） |
网络 |
10/100/1000M 以太网 + K038 Wi-Fi/蓝牙芯片 |
视频输出 |
HDMI 端口输出 |
音频输出 |
3.5mm 耳机插孔输出和 HDMI 音频输出 |
PCIe |
FPC PCIe 插座（与 DP 插座复用） |
USB 端口 |
4 个 USB 端口 |
GPIO |
40 针 GPIO |
开关 |
PWR 按钮和 ADC 按钮 |
LED |
电源状态和活动状态 |
电源 |
通过 USB Type-C 输入 5 V/4 A，或使用 PoE 供电 |
尺寸和重量 |
85x56 mm, 60g |
操作系统 |
Android and Linux |
¶ GPIO 引脚定义
BPI-M8 40 针 GPIO
| Banana Pi BPI-M8 的 40 针 GPIO | |
|---|---|
引脚号 |
引脚名称 |
1 |
DCDC1 |
2 |
VBUS-AXP318 |
3 |
PJ23/TWI7-SDA |
4 |
VBUS-AXP318 |
5 |
PJ22/TWI7-SCK |
6 |
GND |
7 |
PL05/PWM0-3 |
8 |
PB00/UART2-TX |
9 |
GND |
10 |
PB01/UART2-RX |
11 |
PL12/S-UART1-TX |
12 |
HD-PIN12 |
13 |
PL13/S-UART1-RX |
14 |
GND |
15 |
PL06/S-UART0-TX |
16 |
PB02/UART2-RTS |
17 |
DCDC1 |
18 |
PB03/UART2-CTS |
19 |
PJ25/SPI3-MOSI |
20 |
GND |
21 |
PJ26/SPI3-MISO |
22 |
HD-PIN22 |
23 |
PJ24/SPI3-CLK |
24 |
HD-PIN24 |
25 |
GND |
26 |
PJ27/SPI3-CS0 |
27 |
HD-PIN27 |
28 |
HD-PIN28 |
29 |
PL07/S-UART0-RX |
30 |
GND |
31 |
HD-PIN31 |
32 |
HD-PIN32 |
33 |
HD-PIN33 |
34 |
GND |
35 |
HD-PIN35 |
36 |
HD-PIN36 |
37 |
HD-PIN37 |
38 |
HD-PIN38 |
39 |
GND |
40 |
HD-PIN40 |
BPI-M8 MIPI CSIA
| Banana Pi BPI-M8 的 MIPI CSIA | |
|---|---|
引脚号 |
引脚名称 |
1 |
MCSIA-D3N |
2 |
MCSIA-D3P |
3 |
GND |
4 |
MCSIA-D2N |
5 |
MCSIA-D2P |
6 |
GND |
7 |
NC |
8 |
NC |
9 |
GND |
10 |
MCSIA-D1N |
11 |
MCSIA-D1P |
12 |
GND |
13 |
MCSIA-D0N |
14 |
MCSIA-D0P |
15 |
GND |
16 |
MCSIA-CKN |
17 |
MCSIA-CKP |
18 |
GND |
19 |
PE00/MCSI-A-MCLK |
20 |
PE06/MCSI-A-STBY |
21 |
PE07/MCSI-A-RST |
22 |
PE10/TWI4-SCK |
23 |
PE11/TWI4-SDA |
24 |
GND |
25 |
NC |
26 |
NC |
27 |
NC |
28 |
NC |
29 |
NC |
30 |
VCC1V8_CSI0 |
31 |
GND |
32 |
GND |
33 |
VCC3V3_CSI0 |
34 |
VCC3V3_CSI0 |
35 |
VCC3V3_CSI0 |
36 |
GND |
37 |
GND |
BPI-M8 MIPI CSIB
| Banana Pi BPI-M8 的 MIPI CSIB | |
|---|---|
引脚号 |
引脚名称 |
1 |
MCSIB-D3N |
2 |
MCSIB-D3P |
3 |
GND |
4 |
MCSIB-D2N |
5 |
MCSIB-D2P |
6 |
GND |
7 |
NC |
8 |
NC |
9 |
GND |
10 |
MCSIB-D1N |
11 |
MCSIB-D1P |
12 |
GND |
13 |
MCSIB-D0N |
14 |
MCSIB-D0P |
15 |
GND |
16 |
MCSIB-CKN |
17 |
MCSIB-CKP |
18 |
GND |
19 |
PE05/MCSI-B-MCLK |
20 |
PE08/MCSI-B-STBY |
21 |
PE09/MCSI-B-RST |
22 |
PE03/TWI3-SCK |
23 |
PE04/TWI3-SDA |
24 |
GND |
25 |
AP-NMI |
26 |
PMU-PWRON |
27 |
AP-RESET |
28 |
PMU-SCK |
29 |
PMU-SDA |
30 |
VCC1V8_CSI1 |
31 |
GND |
32 |
GND |
33 |
VCC3V3_CSI1 |
34 |
VCC3V3_CSI1 |
35 |
VCC3V3_CSI1 |
36 |
GND |
37 |
GND |
BPI-M8 PCIe+DP
| Banana Pi BPI-M8 的 PCIe+DP | |
|---|---|
引脚号 |
引脚名称 |
1 |
COMB1-TX0P |
2 |
COMB1-TX0N |
3 |
GND |
4 |
COMB1-RX0P |
5 |
COMB1-RX0N |
6 |
GND |
7 |
COMB1-REFP |
8 |
COMB1-REFN |
9 |
GND |
10 |
DP_TX0P |
11 |
DP_TX0N |
12 |
GND |
13 |
DP_TX1P |
14 |
DP_TX1N |
15 |
GND |
16 |
DP_AUXP |
17 |
DP_AUXN |
18 |
DP_HPD |
19 |
HOST-D4M |
20 |
HOST-D4P |
21 |
GND |
22 |
PCIE-PERSTn-3p3V |
23 |
PCIE-WAKEn-3p3v |
24 |
PCIE-CLKREQn-3p3v |
25 |
PCIE-PWREN-3p3v |
26 |
VDD1P8V-PCIe |
27 |
GND |
28 |
GND |
29 |
VDD5P0V-PCIe |
30 |
VDD5P0V-PCIe |
31 |
VDD5P0V-PCIe |
32 |
GND |
33 |
GND |
BPI-M8 MIPI DSI0
| Banana Pi BPI-M8 的 MIPI DSI0 | |
|---|---|
引脚号 |
引脚名称 |
1 |
MIPI-DSI0-D0N |
2 |
MIPI-DSI0-D0P |
3 |
GND |
4 |
MIPI-DSI0-D0P |
5 |
MIPI-DSI0-D1P |
6 |
GND |
7 |
MIPI-DSI0-CKN |
8 |
MIPI-DSI0-CKP |
9 |
GND |
10 |
MIPI-DSI0-D2N |
11 |
MIPI-DSI0-D2P |
12 |
GND |
13 |
MIPI-DSI0-D3N |
14 |
MIPI-DSI0-D3P |
15 |
GND |
16 |
GPADC6 |
17 |
PD18/LCD-PWREN |
18 |
PD21/LCD-RST |
19 |
PD19/LCD-BLEN |
20 |
PD22/LCD-PWM |
21 |
GND |
22 |
PD23/TP-INT |
23 |
PD20/TP-RST |
24 |
PD16/TWI2-SCK |
25 |
PD17/TWI2-SDA |
26 |
VDD1P8V-DSI0 |
27 |
GND |
28 |
GND |
29 |
VDD5P0V-DSI0 |
30 |
VDD5P0V-DSI0 |
31 |
VDD5P0V-DSI0 |
32 |
GND |
33 |
GND |
