¶ BPI-Wifi6 Mini Introduction
香蕉派BPI-Wifi6 Mini 路由器设计采用了创耀科技TR6560 + TR5220 wifi无线芯片设计，是一款标准的wifi6 迷你路由器解决方案。内置高性能双核ARM Cortec A9处理器，用于WIFI消息转发或智能业务处理，内置高性能LSW和硬件NAT，最大支持5Gbps的报文转发，支持2个GE口,支持1个RGMII扩展口，为用户提供1000Mbps的网络接入能力。支持硬件智能QoS.支持双频带2.4G 40M 2*2 +5G160M2.2 DBDC WIFI,Wifi协议版本支持至IEEE 802.11ax,后向兼容802.11 a/b/g/n/ac,最高可支持3Gbps的速率，2G最高达573.5Mbps,5G 最高达2401.9Mbps.
香蕉派BPI-Wifi6 Mini 路由器支持 M.2 接口，可以支持加 4G/5G 模组支持4G/5G应用。
香蕉派BPI-Wifi6 Mini 尺寸很小，仅仅 65x65mm，尺寸和接口与 香蕉派 BPI-R3 Mini完全一样，可以共用外壳
|
创耀科技 TR6560 + TR5220 wifi6 芯片方案设计: 香蕉派 BPI-Wifi6 路由器 低成本 wifi6 Router board 创耀科技 TR6560 + TR5220 wifi6 芯片方案设计: 香蕉派 BPI-Wifi6 Mini 迷你路由器 低成本小尺寸 wifi6 路由器尺寸与接口与: 香蕉派 BPI-R3 mini 完全一样 |
¶ 关键特性
-
双核ARM Cortex-A9 1.2G Hz
-
集成2*GE PHY
-
支持1000M/100M/10M速率模式自协商和标准MIB统计
-
支持IEEE802.11a/b/g/n/ac/ax无线局域网通信协议
-
支持Wi-Fi AP模式和STA模式
-
支持WPA、WPA2、WPA3加解密，支持中国WAPI标准
-
支持M.2接口，可以扩展4G/5G应用
¶ 硬件
¶ 硬件接口示意图
¶ 硬件规格
¶ 开发
| Please refer to github bsp’s pdf document: Triductor_TGP3.0开发手册_2023.4.20.pdf ----- gtihub website: https://github.com/BPI-SINOVOIP/THG6500-TAX2-OPENWRT-BSP |
¶ 软件源代码
| github 软件源代码: https://github.com/BPI-SINOVOIP/THG6500-TAX2-OPENWRT-BSP |
¶ 配件

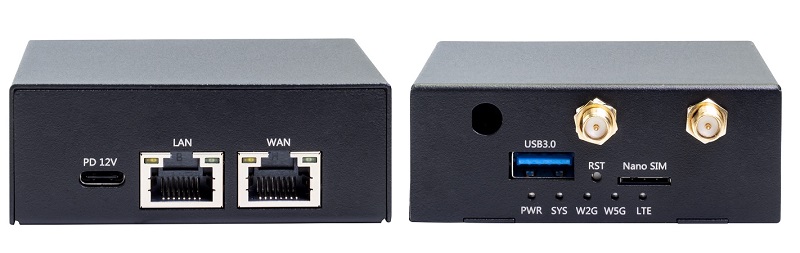

¶ 外壳设计
香蕉派BPI-Wifi6 Mini 尺寸很小，仅仅 65x65mm，尺寸和接口与 香蕉派 BPI-R3 Mini完全一样，可以共用外壳
¶ 4G 模组支持
香蕉派BPI-wifi6迷你路由器有测试 quectel EM05 4G模块支持
测试视频 youtube: https://www.youtube.com/watch?v=Q4nxK475KdM
¶ 5G 模组支持
香蕉派BPI-wifi6迷你路由器有测试 quectel RM500U 5G模组支持
¶ 问答
-
BPI-Wifi6 mini与BPI-R3 mini尺寸相同，可使用BPI-R3 mini外壳吗？
-
回答: 是的，可以共用
-
