¶ BPI-R4 Lite 产品介绍
Banana Pi BPI-R4 Lite 智能路由器板采用联发科MT7987A四核Arm Cortex-A53芯片设计，板载支持2GB DDR4和8G eMMC 存储。支持1个2.5G SFP光口和1个2.5G RJ45 WAN口，支持4个1G RJ45 LAN接口。支持M.2接口，可以扩展 4G/5G模块。1x miniPCIe插槽，PCIe3.0 2lane接口，用于Wi-Fi 7无线网卡。
¶ MediaTek MT7987 芯片
联发科MT7987A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7987A包含丰富的连接接口集，包括1个12 2.5千兆以太网端口、2个HSGMII/SGMII接口、1个PCIe 3.0 2L/1+1L接口、1个USB 3.2 Gen1端口和1个USB 2.0 13端口，其中USB3端口与1个HSGMII/SGMII接口共用同一个接口；一次只能激活一个。MT7987A通过其Wi-Fi 7 配套芯片进一步实现无缝 Wi-Fi 7连接。
¶ 主要特点
-
联发科MT7987A四核Arm Cortex-A53
-
2GB DDR4（SOC支持最高可达4GB）
-
8GB eMMC flash
-
256MB的SPI-NAND Flash
-
32MB的SPI-NOR Flash
-
Micro SD卡插槽
-
1x 2.5G SFP
-
1 × 2.5G RJ45 WAN（支持POE与POE模块焊接）
-
4x 1G RJ45局域网
-
1x USB3.0插槽
-
1x M.2 KEY-B插槽，配备USB3.0接口，用于5G模块
-
1个带PCIe3.0 2lane接口的miniPCIe插槽，用于Wi-Fi 7网卡（可选：2个带PCIe3.0 1lane的miniPCIe插槽）
-
1x miniPCIe插槽与USB2.0接口
-
1x USB TypeC调试控制台
-
2x8引脚MikroBUS头用于扩展应用
¶ 应用方向
-
Internet服务路由器
-
Wifi 7无线路由器
-
4G/5G无线路由器
-
无线中继器
-
家庭安全网关
-
家庭自动化
-
Nas设备
-
网络和通信应用
¶ 快速上手使用
¶ 硬件

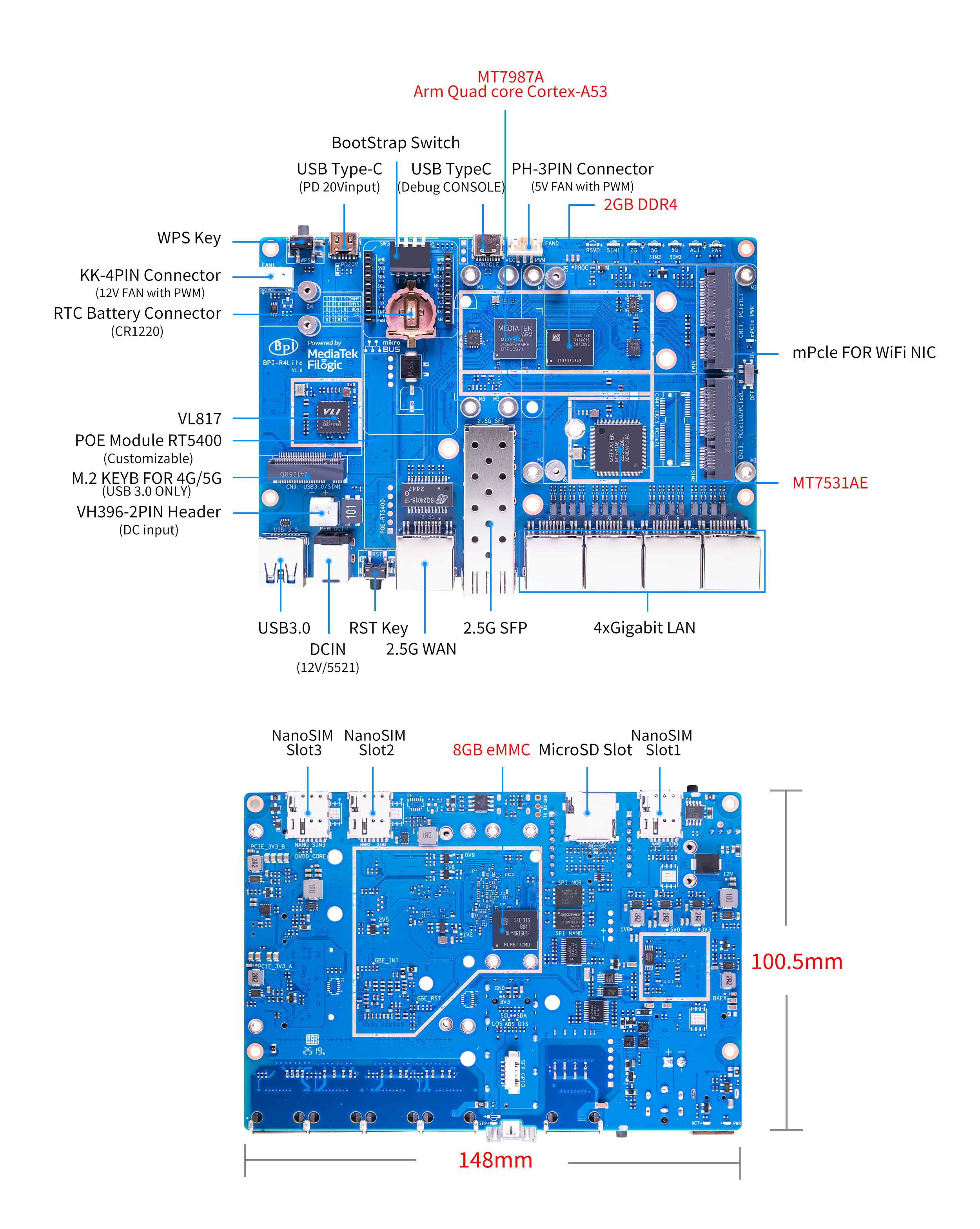

¶ 硬件接口示意图
¶ BPI-R4 Lite 产品图集
¶ 硬件规格
| HardWare Specification of Banana Pi R4_Lite | |
|---|---|
CPU主控 |
联发科(MediaTek) MT7987A Quad-core Arm Cortex-A53 |
SDRAM 内存 |
2GB DDR4(SOC 最大支持 4GB) |
板载存储 |
MicroSD (TF) 卡,板载8GB eMMC |
GPIO |
用于扩展应用的2x8 PIN microbus头，其中一些可用于特定功能，包括UART， I2C， SPI， PWM。. |
On board Network |
1个2.5G 网口 4个 10/100/1000Mbps 千兆网络接口 |
SFP光口 |
1x 2.5G SFP |
Wifi无线 |
Wifi6/Wifi7扩展支持 |
mini PCIE |
1个miniPCIe插槽，带PCIe3.0 2lane接口，支持Wi-Fi 7网卡；1个miniPCIe插槽，带USB2.0接口 |
M.2 interface |
1x M.2 KEY-B 接口 采用 USB3.0 ，支持 5G 模组 |
USB接口 |
1xUSB 3.0 slot |
按键 |
Reset button,WPS botton, boot switch |
Leds指示灯 |
Power status Led and RJ45 Led |
DC 供电 |
12V/5.2A |
尺寸 |
100.5x148mm |
重量 |
250g |
¶ 配件
¶ 外寒风
¶ 散热片
¶ mPCIe WiFi6/WiFi6E/WiFi7 模组
¶ WiFi7:BPI-R4-NIC-BE14模组
- Easy to buy Wifi7 module sample
-
-
SINOVOIP Aliexpress shop: https://www.aliexpress.com/item/3256807036993487.html?
-
Bipai Aliexpress shop: https://www.aliexpress.com/item/3256807036822902.html?spm=a2g0s.12269583.0.0.48df6c94TX2ucP
-
Taobao Shop: https://item.taobao.com/item.htm?spm=a1z09.8149145.0.0.30842c5aZcYzQx&id=808224556483&_u=cak7ln9381e
-
¶ POE网络供电
如果需要使用POE功能，可以配合进定制
¶ 开发
¶ 软件代码
¶ 参考资源
| BPI-R4 lite DXF文档 |
Baidu网盘: https://pan.baidu.com/s/19w3MhiSgwklkflepkm7ZLQ (PIN code: 8888)
| BPI-R4 lite原理图 |
Baidu网盘: https://pan.baidu.com/s/11EY-8d80EwwFtqFGwXQAbA (PIN code: 8888)
| MT7987A_Wi-Fi_Router_Platform_Datasheet_Public_V1.1 |
Baidu cloud: https://pan.baidu.com/s/1kvvSwmDtB1ZVgczKlj9Chw?pwd=8888 (pincode: 8888)
| MediaTek Filogic 850 platform ： https://www.mediatek.com/products/broadband-wifi/mediatek-filogic-850 |
| Key advantages of Wi-Fi 7 ： https://mediatek-marketing.files.svdcdn.com/production/documents/Key-Advantages-of-Wi-Fi-7_MediaTek-White-Paper-WF70222.pdf |
| How MLO Smart Link Dispatching drives Wi-Fi 7: https://mediatek-marketing.files.svdcdn.com/production/documents/MLO-Infographic-How-Smart-Link-Dispatching-drives-Wi-Fi-7-White-Paper-Infographic-0223.pdf |
¶ 系统镜像
¶ OpenWrt
¶ OpenWRT MTK MP4.2 wifi SDK wifi driver for BE14000 Wifi Card(1 PCIE,2 Lane）
Baidu cloud: https://pan.baidu.com/s/1_9CAV5UTygZf7e0NmJ0iPQ (pincode: 8888)
NOTE
-
Kernel version: l5.4
-
Ubuntu version： 22.04
-
MTK vendor’s MP4.0 wifi image package name: BPI-R4Lite-BE13500-WIFI_MP4_2-SDK-V10-1PCIe-2L-20250729
-
MTK vendor’s MP4.0 wifi driver sourcecode can’t be open source. only release Image.(support Quectel RM500U-CN & RM520N-GL 5G Modules, EC25 EM05 4G Modules)
¶ OpenWRT MTK MP4.2 wifi SDK wifi driver (2 PCIE ，both have 1 Lane）
Baidu cloud: https://pan.baidu.com/s/1DNM3AJrJTIATnlWRidNWOQ (pincode: 8888)
NOTE
-
Kernel version: l5.4
-
Ubuntu version： 22.04
-
MTK vendor’s MP4.0 wifi image package name: BPI-R4Lite-BE13500-WIFI_MP4_2-SDK-V10-2PCIe-1L-20250729
-
MTK vendor’s MP4.0 wifi driver sourcecode can’t be open source. only release Image.(support Quectel RM500U-CN & RM520N-GL 5G Modules, EC25 EM05 4G Modules)
