¶ OpenWrt One 产品介绍
OpenWrt One/AP-24.XY 路由器板基于联发科MT7981B (Filogic 820) SoC和联发科MT7976C双频WiFi 6芯片组设计，是OpenWrt开源社区官方第一块开发板
OpenWrt One是一款基于联发科Filogic 820 SoC的设备，具有WiFi 6、双频、3×3/2×2、1 × 2.5 G WAN网络接口、1 个千兆LAN 网络接口、板载1GB DDR4 内存 、256 MiB NAND、16 MiB NOR、M.2 SSD接口和USB 2.0接口。
OpenWrt one 采用联发科技 MT7981B SoC 采用双 ARM Cortex-a53 内核，主频为 1.3 GHz，配有 1 GB DDR4 RAM 和 256 MB SPI NAND 存储，还集成了 16 MB 额外受保护存储作为系统备份，双存储硬件保证板载系统的不可破法性，最后还集成了 M.2。 2230/2242 NVMe PCIe 2 X1 端口可用于添加外部存储。并有一个用于内部时钟的电池座，OpenWrt One 提供了一个 USB 2.0 Type-A 和一个 mikroBUS 扩展端口，为大量技术可能性提供更多接口
OpenWrt one是第一块OpenWrt开源社区的官方开发板。并与香蕉派开源社区（Banana Pi ）合作设计，Banana Pi 还将负责路由器板的制造和分销。OpenWrt One/AP-24。XY路由器也将为OpenWrt开源项目提供收入来源，例如，支付主办和OpenWrt会议的费用，香蕉派通过他们的分销网络出售该板，每售出一台设备，将指定用于OpenWrt的资金捐赠给软件自由保护协会(SDC)。
¶ 联发科 MT7981B(Filogic 820)
联发科MT7981B是一款适用于物联网设备的紧凑型Wi-Fi片上系统(SoC)，包含嵌入式TCP/IP堆栈。使用MT7981B，物联网设备可以连接到其他智能设备或云应用程序和服务。MT7981B上的连接使用Wi-Fi在Wi-Fi站或接入点(AP)模式下实现。MT7981B提供5个GPIO引脚和1个UART端口。此外，在应用软件中也支持PWM
¶ 关键特性
-
OpenWrt 官方开发板
-
联发科 MT7981B (Filogic 820) SoC主控芯片
-
联发科MT7976C 双频 WiFI 6 芯片组 (2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz)
-
1GB DDR4 内存
-
1 x 2.5GbE 网口和 1 x 千兆网口
-
256 MB SPI NAND 和 16 MB SPI NOR flash 保证板载系统的不可破法性。
-
M.2 2242/2230 接口支持 NVMe SSD (PCIe gen 2 x1)
-
RTC 实时时钟
-
PoE 网络供电支持（可选）
-
MikroBUS 扩展模块插座
¶ 应用场景
-
创客 DIY
-
OpenWrt 软件学习与开发
-
IoT物联网应用
-
Wifi6 无线路由应用
-
Nas
-
网络通信应用
¶ 硬件

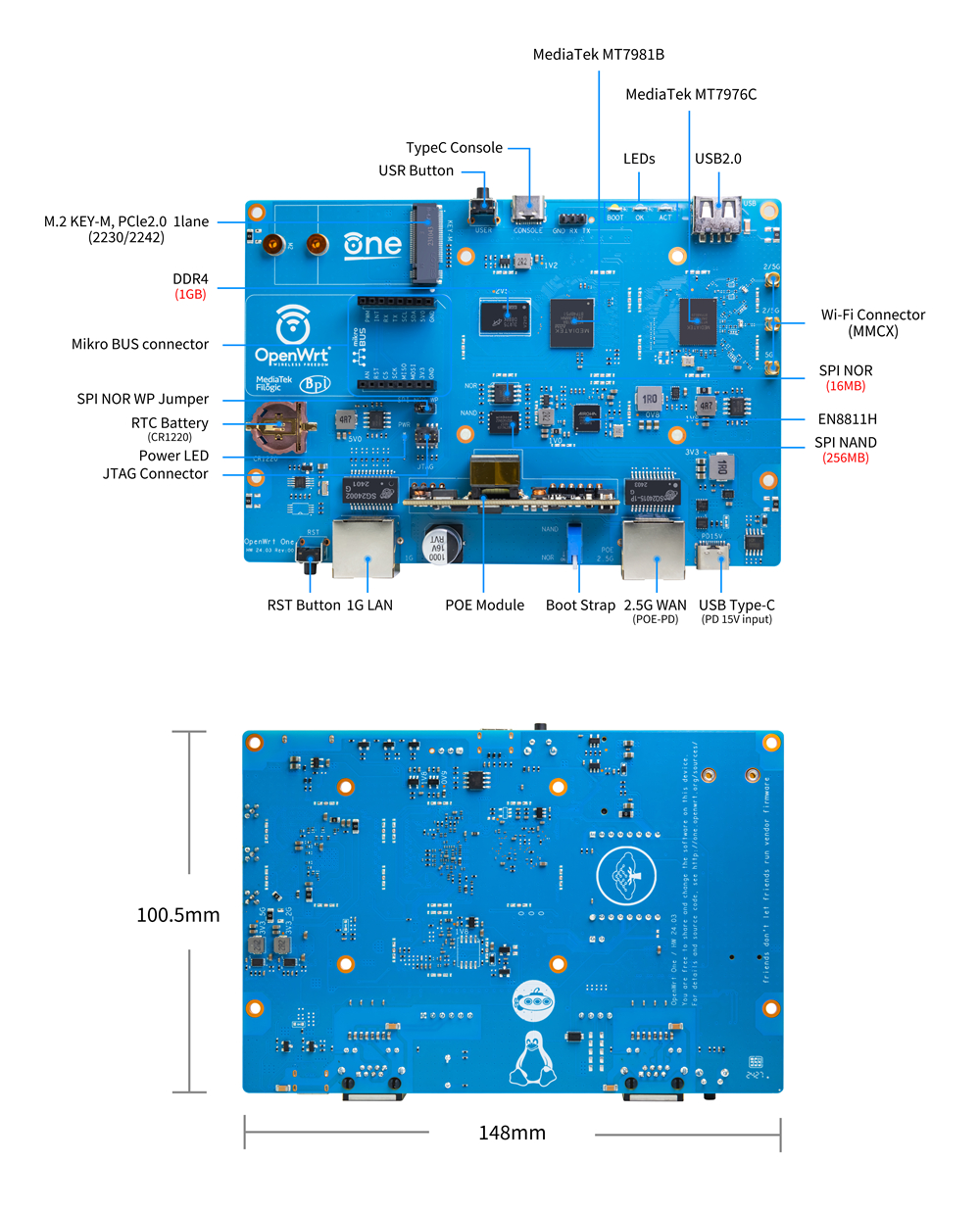

¶ 硬件接口示意图
¶ 硬件规格
| OpenWrt One 开发板硬件规格 | |
|---|---|
SoC主控 |
联发科 MT7981B (Filogic 820) 双核 Cortex-A53 处理器 @ 1.3 GHz主频 |
内存 |
1GB DDR4 |
存储 |
256 MB SPI NAND 闪存用于 U-boot 和 Linux系统 |
16 MB SPI NOR 闪存，用于写保护（默认）恢复引导加载程序（可以通过跳线启用重新刷新） |
|
使用两种类型的闪存设备使板子几乎坚不可摧 |
|
M.2 2242/2230 接口支持 NVMe SSD 硬盘(PCIe gen 2 x1) |
|
网络 |
1 x 2.5GbE RJ45 端口 |
1 x 千兆RJ45 端口 |
|
双频 WiFI 6 无线网络由 MediaTek MT7976C 支持(2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz) |
|
3x MMCX 天线接口 |
|
USB接口 |
1x USB 2.0 Type-A 主机端口 |
使用 Holtek HT42B534-2 UART 转 USB 芯片的 USB Type-C（设备、控制台）端口 |
|
扩展 |
MikroBUS 扩展模块插座 |
调试 |
通过 USB-C 端口或 3 针接头连接的控制台，用于主 SoC 的 10 针 JTAG/SWD 接头 |
RTC实时时钟 |
支持板载 RTC 实时时钟 |
其他 |
重置和用户按钮 |
启动选择开关：NAND（常规）或NOR（恢复） |
|
2x PWM LED、2x 以太网 LED（GPIO 驱动） |
|
EM6324 外部硬件看门狗 |
|
NXP PCF8563TS (I2C) RTC，带 CR1220 纽扣电池备用电池座 |
|
供电 |
USB-C 端口上的 12V USB-PD（可能已更改为最高 15V） |
通过 Banana Pi RT5040 模块可选 802.3at/af PoE网络供电 |
|
尺寸 |
148 x 100.5 mm 兼容 Banana Pi BPI-R4 外壳设计 |
认证 |
FCC/EC/RoHS 证书 |
¶ OpenWrt One 产品照片
¶ 开发
¶ OpenWrt 社区官方支持
¶ 参考资料
| OpenWrt One SCH， DXF ， ASSY |
Baidu cloud: https://pan.baidu.com/s/1WZ7xwGTJE2gONY_Y50w9hA?pwd=8888 (pincode: 8888)
¶ 镜像
¶ OpenWrt 社区官方镜像
¶ 配件
¶ 外壳设计
¶ PoE 网线供电模组
¶ 定制散热片
为了保证openwrt one的散热和稳定运行，我们定制了散热器
