¶ BPI-R4 Pro 产品介绍
Banana Pi BPI-R4 Pro 路由器板采用联发科 MT7988A（Filogic 880）四核 ARM Corex-A73 设计，板载 4GB/8GB DDR4 RAM、8GB eMMC、128MB SPI-NAND 闪存。支持4个2.5G网口，支持2个10G光电口，支持4G/5G扩展。它是 BPI-R4 的升级版本。功能更加强大。
|
联发科 MT7988(Filogic 830) 芯片设计: 香蕉派 BPI-R4 Pro 高性能路由器开发 联发科 MT7988(Filogic 880) 芯片设计: 香蕉派 BPI-R4 高性能路由器开发 联发科 MT7986(Filogic 830) 芯片设计: 香蕉派 BPI-R3 Mini 迷你尺寸高性能路由器开发板 联发科 MT7986(Filogic 830) 芯片设计: 香蕉派 BPI-R3 高性能路由器开发 |
¶ 联发科 MT7988(Filogic 880)芯片介绍
联发科Filogic 880,36Gbps Wi-Fi 7接入点/路由器/网关平台,提供最快和最可靠的网络连接体验.
联发科Filogic 880强大的四核 CPU 和 MediaTek 网络处理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型内部缓存和高达 1.8GHz 的速度，可提供接近 30K DMIPS 的同类领先性能。通过 NPU 卸载网络任务，设备制造商可以免费使用 CPE 来提供操作系统定制、内置服务和应用程序以扩展功能，这些功能现在是旗舰路由器/AP 设备的常规功能。
联发科设计的片内网络处理单元 (NPU) 为 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸载引擎。它超越了其他产品，可以同时使用 Wi-Fi 和以太网连接，确保全速性能，同时还卸载了主应用程序处理器。
联发科 Filogic 880 平台具有高度可扩展性，具有高速内部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供丰富的平台定制机会。
联发科MT7988A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7988A包含丰富的连接接口集，包括4个千兆以太网端口。2个UNXGMII接口。4个PCIe接口和2个USB 3.2 接口，MT7988A进一步实现无缝Wi-Fi 7三频段，2.4 GHz.5GHz和6 GHz连接，其Wi-Fi 7配套芯片具有320mhz带宽，4096-QAM,MLO,MRU和AFC。
为了满足快速发展的隧道应用需求，MT7988A配备了联发科隧道卸载处理器系统(TOPS)，有助于处理各种隧道协议。MT7988A通过精心调整的联发科TOPS ISA优化网络性能，致力于将网络传输性能提升到高级水平。
¶ 关键参数
-
联发科 MT7988A 四核 Arm Corex-A73,1.8GHz 处理器
-
8GB DDR4 内存
-
8GB eMMC 存储
-
256MB SPI-NAND 存储
-
Micro SD 卡座
-
1x 10G SFP WAN接口
-
1x 10G RJ45 WAN(与10G SFP WAN复用)
-
1x 10G SFP LAN
-
1x 10G RJ45 LAN(与10G SFP LAN复用)
-
4x 2.5G RJ45 LAN
-
1x 1G RJ45 LAN
-
1x 1G LAN(FPC 插座接口)
-
2x mini PCIe 插槽，支持PCIe3.0 2lane接口，用于Wifi7网卡
-
2个M.2 M-KEY插槽，支持NVME SSD的PCIe3.0 1lane接口（PCIe可切换到M.2 B-KEY插槽）
-
3x M.2 B-KEY槽位，使用USB3.2接口支持3路5G模块
-
1x USB3.2 接口
-
1x USB2.0 接口
-
1x USB TypeC 调试串口
-
2x13 PIN GPIO扩展接口
¶ 典型应用
-
互联网服务路由器
-
Wifi 7 无线路由器
-
4G/5G 无线路由器
-
无线/有线中继通信网关
-
家庭安全网关
-
智能家居控制网关
-
Nas网关
-
网络通信应用
-
工业控制及整合通信应用
¶ 硬件

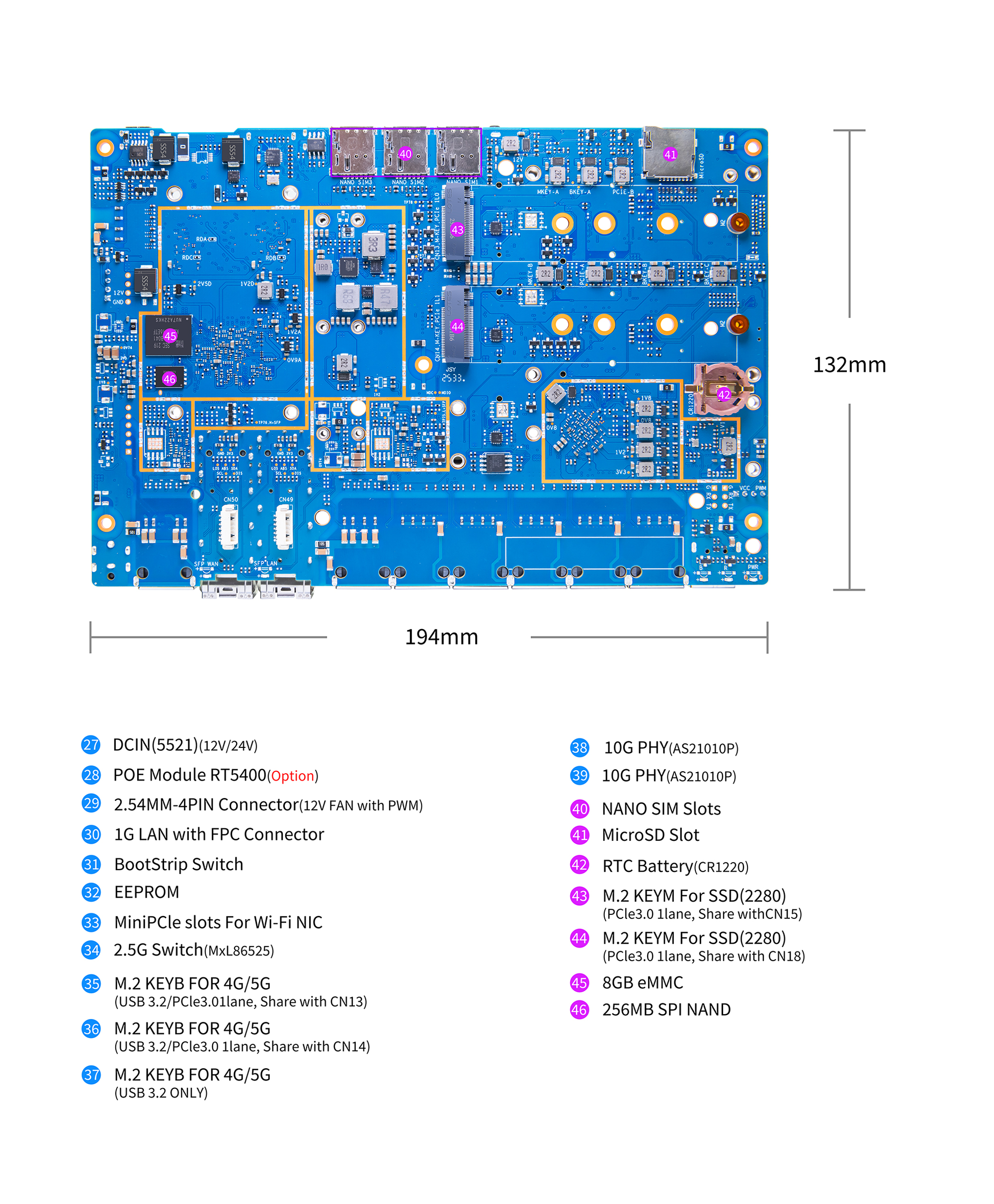

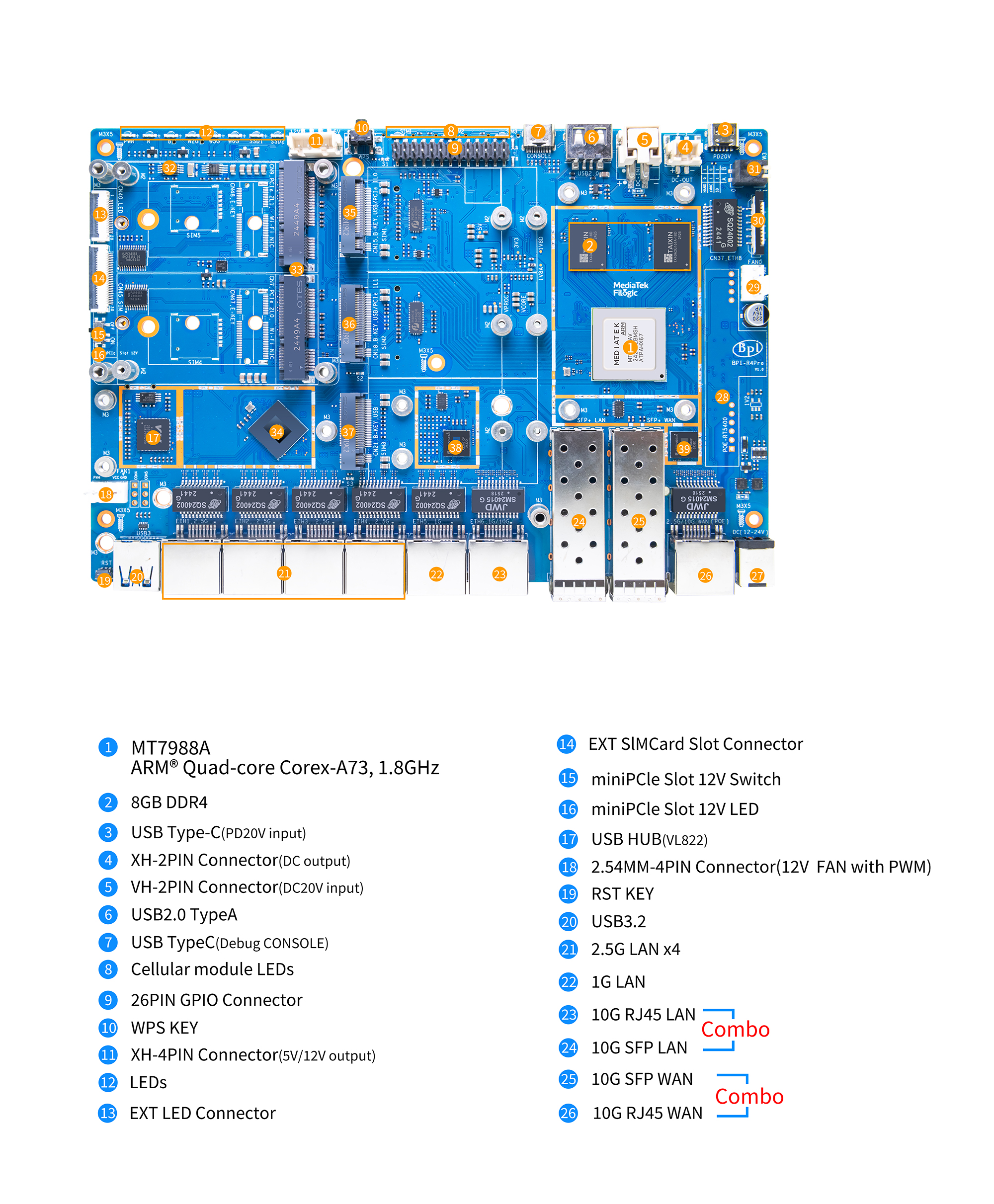

¶ 硬件接口示意图
¶ BPI-R4 Pro 产品图集
¶ 硬件规格
¶ 硬件

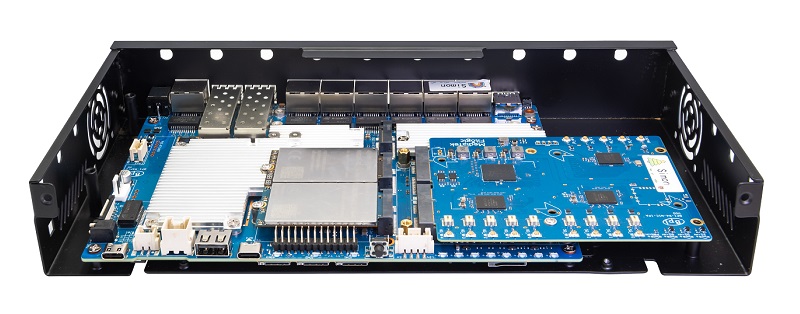

¶ 外壳
¶ 10G SFP 模组
- SFP模块样品购买
-
- 10G SFP+ Copper Module
- 10G SFP+ Fibre Module
¶ 散热片
¶ mPCIe WiFi6/WiFi6E/Wifi7
¶ WiFi6e
ASIA.RF射频AW7916-NPD: WiFi6E 3000 802.11ax g频段2T2R和a频段3T3R 2ss双频双并发mPCIe卡
¶ WiFi7:BPI-R4-NIC-BE14
¶ WIFI7 module extension suites
Banana Pi designed wifi7 module expansion board, wifi7 module can be led out by the connection line, convenient for shell design
discuss on forum : https://forum.banana-pi.org/t/bpi-r4-wifi7-module-extension-suites/22948
¶ 开发
¶ 软件源代码
¶ 参考资料
| MT7988A Wi-Fi7 Datasheet&Manual |
Baidu Cloud: https://pan.baidu.com/s/1-eSVD4DhyPAkfgrE9BtLmA?pwd=8888 PIN code:8888
| Kernel [PATCH net-next 8/8] net: ethernet: mtk_eth_soc: add basic support for MT7988 SoC: https://www.spinics.net/lists/kernel/msg4821673.html |
| [PATCH 15/15] dt-bindings: net: dsa: mediatek,mt7530: add mediatek,mt7988-switch: https://lore.kernel.org/lkml/80a853f182eac24735338f3c1f505e5f580053ca.1680180959.git.daniel@makrotopia.org/ |
| Discuss on forum : https://forum.banana-pi.org/t/banana-pi-bpi-r4-wifi-7-router-board-with-mediatek-mt7988a-filogic-880-4g-ram-and-8g-emmc/15757 |
| MediaTek Filogic 880 platform ： https://www.mediatek.com/products/broadband-wifi/mediatek-filogic-880 |
| Key advantages of Wi-Fi 7 ： https://mediatek-marketing.files.svdcdn.com/production/documents/Key-Advantages-of-Wi-Fi-7_MediaTek-White-Paper-WF70222.pdf |
| How MLO Smart Link Dispatching drives Wi-Fi 7: https://mediatek-marketing.files.svdcdn.com/production/documents/MLO-Infographic-How-Smart-Link-Dispatching-drives-Wi-Fi-7-White-Paper-Infographic-0223.pdf |
